İMPLANT FOTOGRAMETRİSİ
iMetric iCam, özellikle birden fazla implantın bulunduğu tam çene vakalarında implantların üç boyutlu konum ve yönelim bilgisini fotogrametriyle ölçer.
iMetric iCam fotogrametri sistemiNE ÖLÇER?
Ölçüm sırasında implantlara sisteme özgü tarama parçaları bağlanır. iCam kamerası bu parçaları farklı açılardan görüntüleyerek implantların konum ve yönelimlerini ortak bir koordinat sistemi içinde hesaplar.
Fotogrametri kaydı yumuşak dokunun yüzeyini içermez. Bu nedenle protez tasarımında gerekli olan diş eti ve çevre anatomi verisi, ağız içi tarayıcıyla alınan ayrı bir yüzey kaydıyla birleştirilebilir.
ÖLÇÜMÜN ÇIKTISI

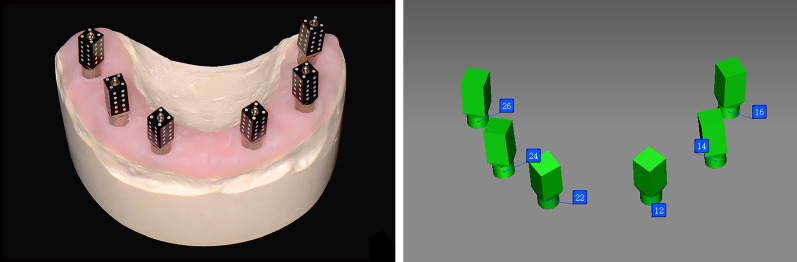

Solda implantlara bağlanan kodlu iCamBody referans parçaları, sağda ise fotogrametri ölçümünden hesaplanan üç boyutlu implant konumları görülür. Bu veri diş eti yüzey taramasıyla birleştirilerek protez tasarımına aktarılır.
FOTOGRAMETRİ
Ölçüm sırasında implantların üzerine küçük referans parçaları takılır. iCam’in dört kamerası bu parçaları farklı açılardan aynı anda görüntüler; her implantın ağız içindeki yerini, açısını ve diğer implantlarla arasındaki mesafeyi üç boyutlu olarak hesaplar. Elde edilen ölçüm 3Shape ağız içi taramayla birleştirilir ve sabit dişlerin implantlara doğru biçimde oturacak şekilde dijital olarak tasarlanmasına yardımcı olur.
DİJİTAL İŞ AKIŞI
Uyumlu iCamBody parçaları implantlara yerleştirilir.
Cihaz, implantların konum ve yönelim verisini üç boyutlu olarak ölçer.
Konum verisi, ağız içi yüzey taramasıyla birleştirilerek dijital tasarıma aktarılır.
VAKAYA ÖZEL PLANLAMA
iMetric kullanımına implant sistemi, vaka tipi ve klinik gereklilikler değerlendirilerek karar verilir.
Değerlendirme randevusu →
